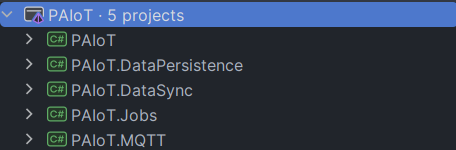

项目结构


从上到下依次为：

  • Webapi项目

  • 数据库项目

  • 接收MQTT主题消息的项目

  • 处理定时任务的项目

  • MQTT服务器项目

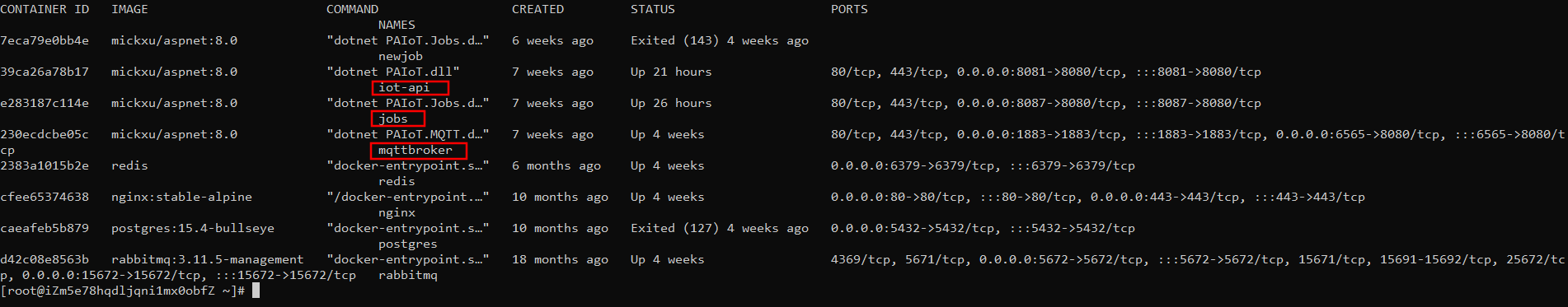

其在服务器对应的服务（从上到下且不包含PAIoT.DataPersistence）：

  • 华为云 123.249.108.39

  • pa-iot /workspace/www/pingan-iot/api-/app

  • datasync /workspace/www/datasync-/app

  • jobs /workspace/www/pingan-iot/jobs-/app

  • mqtt /workspace/www/mqtt-/app img_1.png

  • 阿里云

    • iot-api 114.215.110.136 /workspace/www/api-/app

    • datasync2 47.104.199.96 /workspace/datasync2-/app

    • jobs 114.215.110.136 /workspace/www/jobs-/app

    • mqttbroker 114.215.110.136 /workspace/www/mqtt-/app img_1.png img_1.png

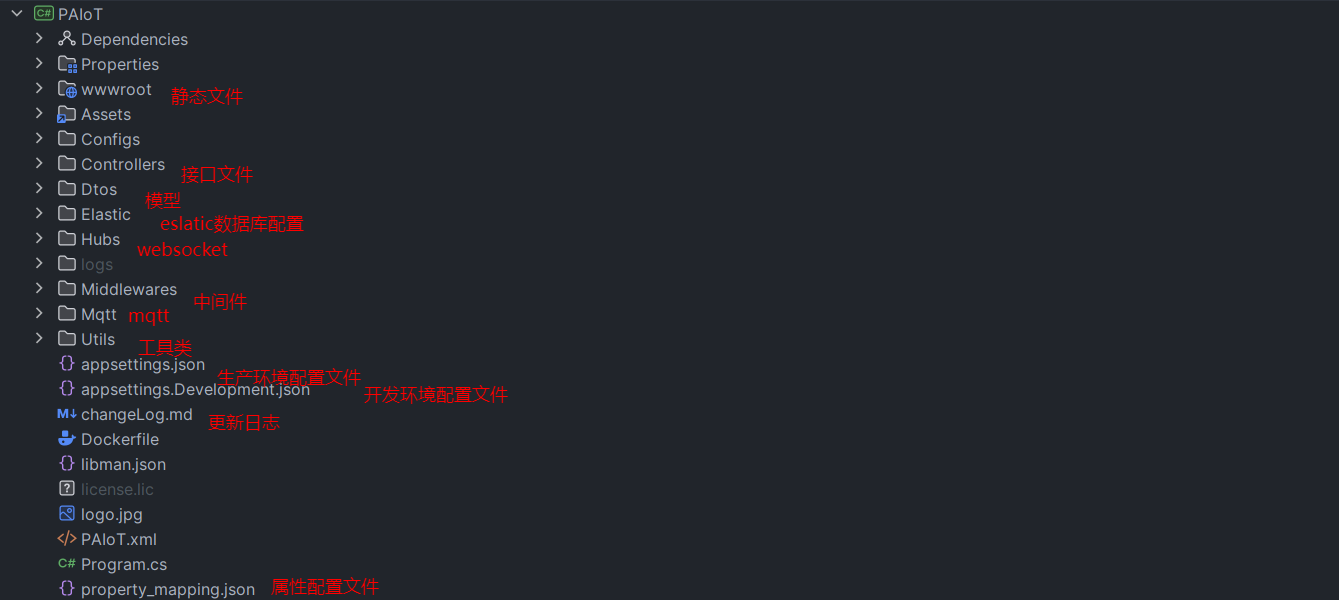

PAIOT

image-20240725143015574

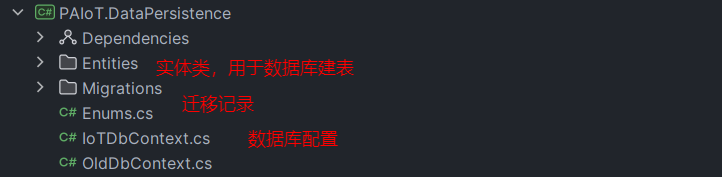

PAIoT.DataPersistence

image-20240725143104943

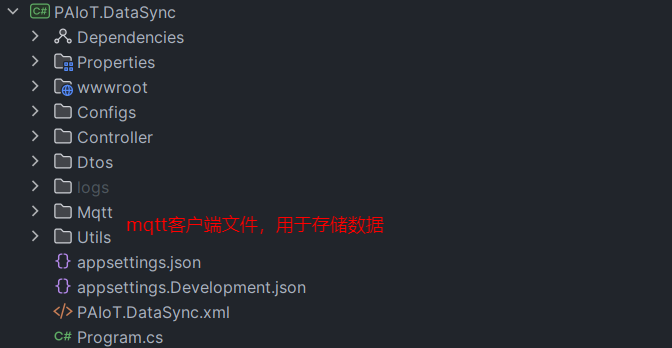

PAIoT.DataSync

image-20240725143151090

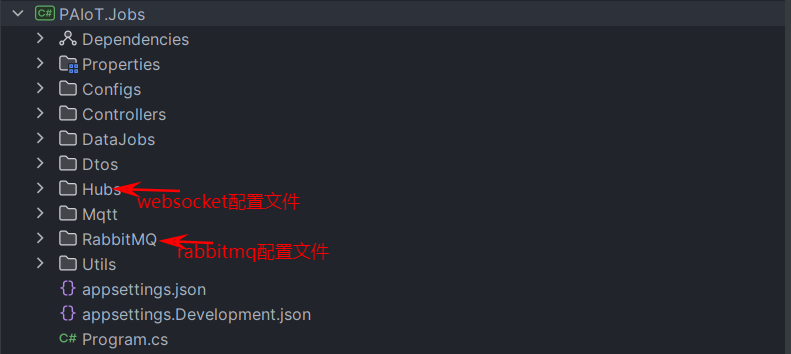

PAIoT.Jobs

image-20240725143851169

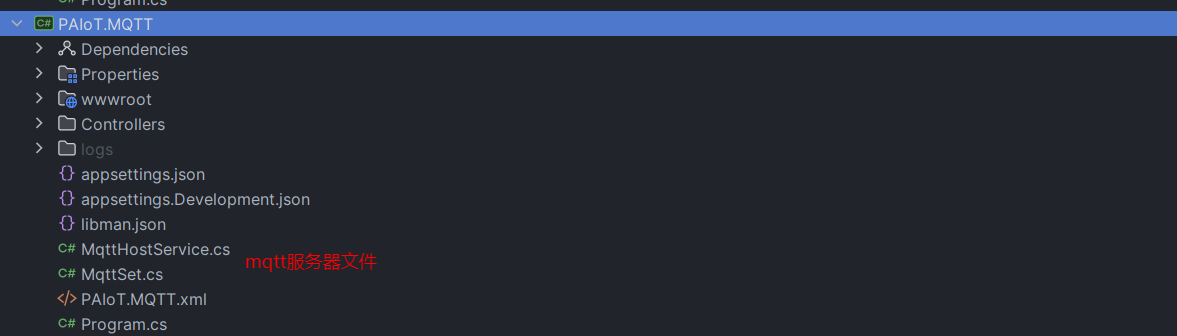

PAIoT.MQTT

image-20240725143419574

业务逻辑

  • PAIOT

    • 仪表盘-工作台：
      • 同步数据：展示当天实时数据的个数。
    • 客户管理-员工管理：
      • 是否绑定：当该账号登录小程序后，会改为已绑定状态。绑定后可以通过点击解绑，也可以通过小程序端解绑。
    • 设备管理
      • 拓扑结构：返回树形结构数据：公司-网关：COM-设备。
      • 物模型：复制：根据Id查找父表及其子表，将父表结果名拼接“副本”并添加，将新父表Id赋给子表并批量添加。
    • 配电室监控
      • 电力组态：将前端发送的数据存储到数据库，configureLable存储设备和其对应标签，之后通过标签获得最新的实时数据。
    • 消息管理
      • 存在两种消息：手动添加和系统自动发送的，手动添加的可被删除，系统自动发送的不可删除。
      • 通过字体粗细标识是否已读，粗体未读，正常字体已读。
    • 数据计算公式

      • 用电量： 结束时间的00：00时刻的用电量减去开始时间的00：00时刻的用电量

      • 平均功率因数：img

        • P=用电量；Q=结束时间的00：00时刻的S减去开始时间的00：00时刻的S；S=Q1EQ，Q2EQ，Q3EQ，Q4EQ之和

      • 最大需量：在单位时间内，每五分钟计算一次，计算前半个小时内平均合向有功功率/1000的值，将已此值与之前的值进行比较，保留最大的值。

      • 负荷率：取单位时间内Ia，Ib，Ic的平均值中的最大值/低压额定电流*100

  • PAIOT.Jobs

    • 禁用客户逻辑

      禁用客户用户账号登录有两种方式，第一种通过是否启用按钮手动禁用，第二种通过服 务期限到期自动禁用。 启用客户用户账号登录只能通过启动按钮 当客户服务期限小于三十天时，用户每天登录时会进行弹窗提醒。当服务期限到期时. 用户将禁止登录，但在当天凌晨01：10之后平台管理员可以通过启用按钮推迟服务期限到 第二天早上01：10，之后平台系统会自动将启用按钮关闭，并禁止客户用户登录。 当重新给用户增加使用期限后，需要重新打开启用按钮。

    • 设备分配逻辑

      • 分配给柜子的设备可以再分配给变压器，反之不行。

    • 数据清洗逻辑

      • 五分钟：只保留那些可以被5整除的分钟数，在该时刻向前找2.5分钟，向后找2.5分钟（左闭右开），取距离该时刻最近的一点充当该时刻数值。
      • 最值和平均值：
        • 日：次日凌晨0:10计算前一日的最值和平均值。
        • 小时：下一小时(x:06)计算前一小时的最值和平均值。
      • 数据清洗：次日02：30时，删除数据存储表中前一个月的数据。
      • 能效数据计算：次日00：30时，计算前一日的用电量，平均功率因数，最大需量，负荷率

    • 数据合理性、正确性监控：每5分钟检测一次

      • 数据传输停止时：发送消息至钉钉机器人
        • 最新的一条电量实时数据距此刻大于 3 分钟
        • 最新的一条环境实时数据距此刻大于 10 分钟
      • 电量和环境数据创建时间和网关时间差异大于 3 分钟时：发送消息至钉钉机器人

    • 报警逻辑：

      • 实时数据报警：

        • **针对设置实时数据报警设置的指标：**系统对接收到的每条数据进行越限判断，在规定的持续时间内，如异常数据和总数据之比超过所设定的报警比例，则进入等待报警状态。进入报警状态后，根据报警设置和勾选的报警人确定发送对象和发送方式。
          • 报警次数：默认报警次数为1，即在进入等待报警状态后的下一次判断中进入报警状态。如果报警次数大于1，每一次的报警时间间隔由间隔时间/报警次数得出。
          • 间隔时间在报警完成后开始累计，直至间隔时间结束，系统不会再对该以判断过报警的监测点进行判断。
          • 报警时先生成alarmevent，之后进行实际的报警操作，最后存储实际的发送人到notifylog。

      • 网关状态报警：

        • 针对设置网关状态报警设置的指标： 网关状态报警即在网关状态发生相应的变化时，发出对应的告警，其告警为立刻告警，收到对应的消息即刻告警，进入报警状态后，根据报警设置和勾选的报警人确定发送对象和发送方式。

        • 网关状态发生相应变化详见网关状态逻辑，此处不再赘述。

      • 网关IO报警：

        • **针对设置网关IO报警设置的指标：**接收到相应的event主题后，发出对应的告警，其告警为立刻告警，收到对应的消息即刻告警，进入报警状态后，根据报警设置和勾选的报警人确定发送对象和发送方式。

    • 网关状态逻辑：

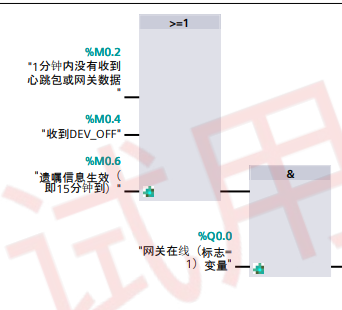

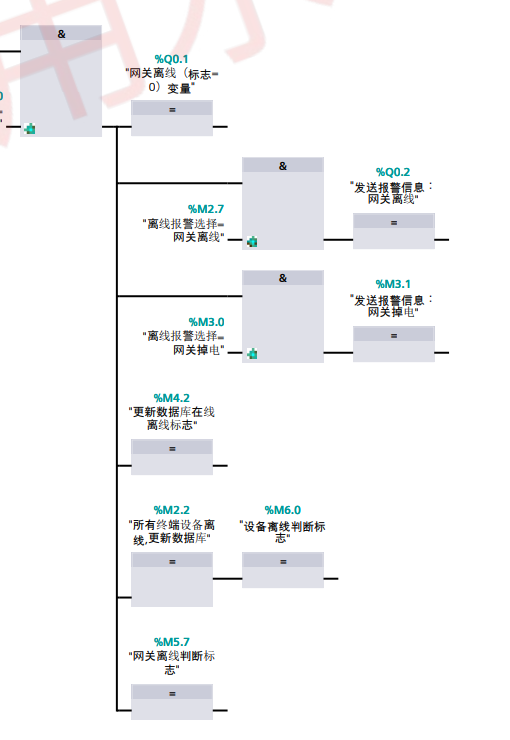

      • 网关离线判断：

        • 三者条件满足任一进入下一个判断。

        • 同时满足网关在线再进入下一个判断。


        • 上述两个条件满足之后，进入处理

          • 状态置为0
          • 如果报警设置设置了网关离线则发送相应的消息
          • 网关掉电同上
          • 网关下的设备状态都置为0

          image-20240724091848331

注：

  • 常规的增删改查可通过接口注释知晓其作用，故未在此展示。

  • 大部分接口都涉及租户和平台的判断，上述业务逻辑讲解不再单独提及此逻辑。

  • 报警和设备状态相关操作引起数据库数据变动， redis需要同时作出相应变化，和数据库保持一致，上述业务逻辑讲解不再单独提及此逻辑。

  • 各MQTT主题作用详见文件（数据采集网关控制器-mqtt通讯规范），此处不再赘述。

  • 网关状态逻辑详见（网关在线离线逻辑判断 1.1 2024-7-3_加水印.pdf）。
