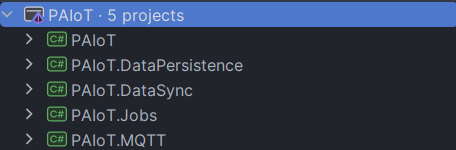

项目结构
从上到下依次为：
-
Webapi项目
-
数据库项目
-
接收MQTT主题消息的项目
-
处理定时任务的项目
-
MQTT服务器项目
其在服务器对应的服务（从上到下且不包含PAIoT.DataPersistence）：
-
华为云
-
pa-iot
-
datasync
-
jobs
-
mqtt
-
阿里云
-
iot-api
-
datasync2
-
jobs
-
mqttbroker
-
注：
-
需要注意的是datasync2服务位于另一台服务器。
-
除pa-iot对应的文件夹为api之外，其余服务所在的文件夹与其服务名相似（一致或包含其中的某个单词）。
业务逻辑
-
PAIOT
-
PAIOT.Jobs
-
设备分配逻辑
- 分配给柜子的设备可以再分配给变压器，反之不行。
-
数据清洗逻辑
- 五分钟：只保留那些可以被5整除的分钟数，在该时刻向前找2.5分钟，向后找2.5分钟（左闭右开），取距离该时刻最近的一点充当该时刻数值。
- 最值和平均值：
- 日：次日凌晨计算前一日的最值和平均值。
- 小时：下一小时计算前一小时的最值和平均值。
-
报警逻辑：
-
实时数据报警：
- **针对设置实时数据报警设置的指标：**系统对接收到的每条数据进行越限判断，在规定的持续时间内，如异常数据和总数据之比超过所设定的报警比例，则进入等待报警状态。进入报警状态后，根据报警设置和勾选的报警人确定发送对象和发送方式。
- 报警次数：默认报警次数为1，即在进入等待报警状态后的下一次判断中进入报警状态。如果报警次数大于1，每一次的报警时间间隔由间隔时间/报警次数得出。
- 间隔时间在报警完成后开始累计，直至间隔时间结束，系统不会再对该以判断过报警的监测点进行判断。
- **针对设置实时数据报警设置的指标：**系统对接收到的每条数据进行越限判断，在规定的持续时间内，如异常数据和总数据之比超过所设定的报警比例，则进入等待报警状态。进入报警状态后，根据报警设置和勾选的报警人确定发送对象和发送方式。
-
网关状态报警：
-
针对设置网关状态报警设置的指标： 网关状态报警即在网关状态发生相应的变化时，发出对应的告警，其告警为立刻告警，收到对应的消息即刻告警，进入报警状态后，根据报警设置和勾选的报警人确定发送对象和发送方式。
-
网关状态发生相应变化详见网关状态逻辑，此处不再赘述。
-
-
网关IO报警：
- **针对设置网关IO报警设置的指标：**接收到相应的event主题后，发出对应的告警，其告警为立刻告警，收到对应的消息即刻告警，进入报警状态后，根据报警设置和勾选的报警人确定发送对象和发送方式。
-
-
网关状态逻辑：
-

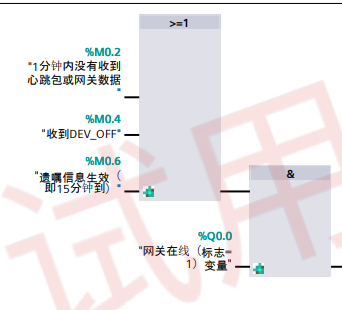

网关离线判断：
-
三者条件满足任一进入下一个判断。
-
同时满足网关在线再进入下一个判断。
-

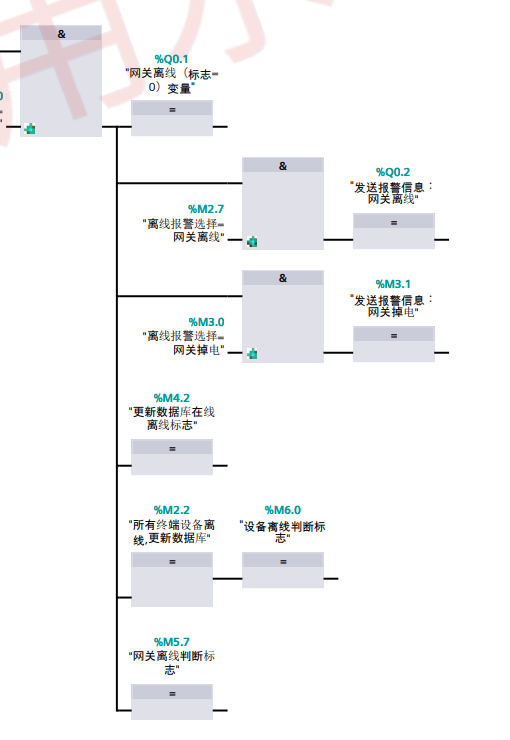

上述两个条件满足之后，进入处理
- 状态置为0
- 如果报警设置设置了网关离线则发送相应的消息
- 网关掉电同上
- 网关下的设备状态都置为0
-
-
-
注：
-
常规的增删改查可通过接口注释知晓其作用，故未在此展示。
-
大部分接口都涉及租户和平台的判断，上述业务逻辑讲解不再单独提及此逻辑。
-
报警和设备状态相关操作引起数据库数据变动， redis需要同时作出相应变化，和数据库保持一致，上述业务逻辑讲解不再单独提及此逻辑。
-
各MQTT主题作用详见文件（数据采集网关控制器-mqtt通讯规范），此处不再赘述。
-
网关状态逻辑详见（网关在线离线逻辑判断 1.1 2024-7-3_加水印.pdf）。
