dev-aid/pa-iot/开发文档.md

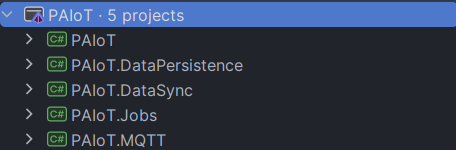

项目结构

从上到下依次为：

• Webapi项目

• 数据库项目

• 接收MQTT主题消息的项目

• 处理定时任务的项目

• MQTT服务器项目

其在服务器对应的服务（从上到下且不包含PAIoT.DataPersistence）：

• 华为云

• pa-iot

• datasync

• jobs

• mqtt

• 阿里云

  • iot-api 114.215.110.136

  • datasync2 47.104.199.96

  • jobs 114.215.110.136

  • mqttbroker 114.215.110.136

业务逻辑

• PAIOT

  • 数据计算公式

    • 用电量： 结束时间的00：00时刻的用电量减去开始时间的00：00时刻的用电量

    • 平均功率因数：

      • P=用电量；Q=结束时间的00：00时刻的S减去开始时间的00：00时刻的S；S=Q1EQ，Q2EQ，Q3EQ，Q4EQ之和

    • 最大需量：在单位时间内，每五分钟计算一次，计算前半个小时内平均合向有功功率/1000的值，将已此值与之前的值进行比较，保留最大的值。

    • 负荷率：取单位时间内Ia，Ib，Ic的平均值中的最大值/低压额定电流*100

• PAIOT.Jobs

  • 禁用客户逻辑

    禁用客户用户账号登录有两种方式，第一种通过是否启用按钮手动禁用，第二种通过服 务期限到期自动禁用。 启用客户用户账号登录只能通过启动按钮 当客户服务期限小于三十天时，用户每天登录时会进行弹窗提醒。当服务期限到期时. 用户将禁止登录，但在当天凌晨01：10之后平台管理员可以通过启用按钮推迟服务期限到 第二天早上01：10，之后平台系统会自动将启用按钮关闭，并禁止客户用户登录。 当重新给用户增加使用期限后，需要重新打开启用按钮。

  • 设备分配逻辑

    • 分配给柜子的设备可以再分配给变压器，反之不行。

  • 数据清洗逻辑

    • 五分钟：只保留那些可以被5整除的分钟数，在该时刻向前找2.5分钟，向后找2.5分钟（左闭右开），取距离该时刻最近的一点充当该时刻数值。
    • 最值和平均值：
      • 日：次日凌晨0:10计算前一日的最值和平均值。
      • 小时：下一小时(x:06)计算前一小时的最值和平均值。
    • 数据清洗：次日02：30时，删除数据存储表中前一个月的数据。
    • 能效数据计算：次日00：30时，计算前一日的用电量，平均功率因数，最大需量，负荷率

  • 数据合理性、正确性监控：每5分钟检测一次

    • 数据传输停止时：发送消息至钉钉机器人
      • 最新的一条电量实时数据距此刻大于 3 分钟
      • 最新的一条环境实时数据距此刻大于 10 分钟
    • 电量和环境数据创建时间和网关时间差异大于 3 分钟时：发送消息至钉钉机器人

  • 报警逻辑：

    • 实时数据报警：

      • **针对设置实时数据报警设置的指标：**系统对接收到的每条数据进行越限判断，在规定的持续时间内，如异常数据和总数据之比超过所设定的报警比例，则进入等待报警状态。进入报警状态后，根据报警设置和勾选的报警人确定发送对象和发送方式。
        • 报警次数：默认报警次数为1，即在进入等待报警状态后的下一次判断中进入报警状态。如果报警次数大于1，每一次的报警时间间隔由间隔时间/报警次数得出。
        • 间隔时间在报警完成后开始累计，直至间隔时间结束，系统不会再对该以判断过报警的监测点进行判断。

    • 网关状态报警：

      • 针对设置网关状态报警设置的指标： 网关状态报警即在网关状态发生相应的变化时，发出对应的告警，其告警为立刻告警，收到对应的消息即刻告警，进入报警状态后，根据报警设置和勾选的报警人确定发送对象和发送方式。

      • 网关状态发生相应变化详见网关状态逻辑，此处不再赘述。

    • 网关IO报警：

      • **针对设置网关IO报警设置的指标：**接收到相应的event主题后，发出对应的告警，其告警为立刻告警，收到对应的消息即刻告警，进入报警状态后，根据报警设置和勾选的报警人确定发送对象和发送方式。

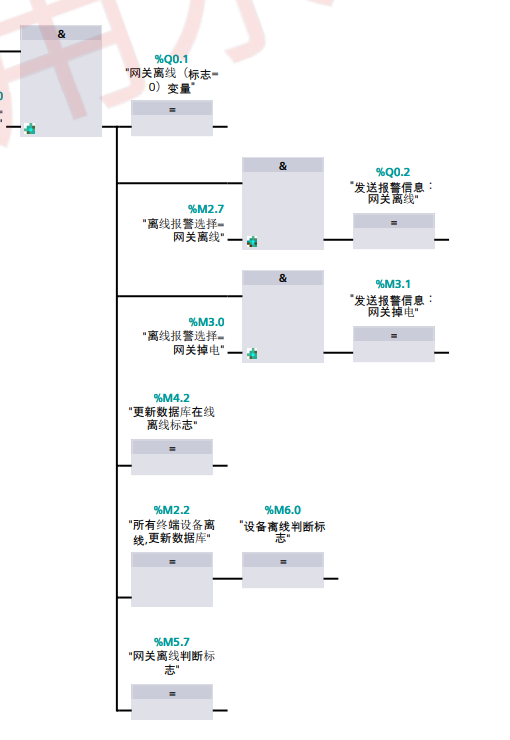

  • 网关状态逻辑：

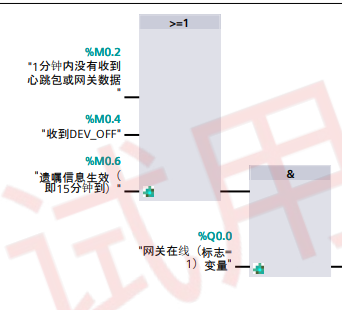

    • 网关离线判断：

      • 三者条件满足任一进入下一个判断。

      • 同时满足网关在线再进入下一个判断。



      • 上述两个条件满足之后，进入处理

        • 状态置为0
        • 如果报警设置设置了网关离线则发送相应的消息
        • 网关掉电同上
        • 网关下的设备状态都置为0



注：

• 常规的增删改查可通过接口注释知晓其作用，故未在此展示。

• 大部分接口都涉及租户和平台的判断，上述业务逻辑讲解不再单独提及此逻辑。

• 报警和设备状态相关操作引起数据库数据变动， redis需要同时作出相应变化，和数据库保持一致，上述业务逻辑讲解不再单独提及此逻辑。

• 各MQTT主题作用详见文件（数据采集网关控制器-mqtt通讯规范），此处不再赘述。

• 网关状态逻辑详见（网关在线离线逻辑判断 1.1 2024-7-3_加水印.pdf）。
